Транспортир измеряет и помогает строить углы в градусах. Совместите его центр с вершиной угла, нулевую линию — с одной стороной и прочитайте отметку второй стороны по шкале, которая начинается с выбранного нуля. Обычный полукруглый транспортир размечен от 0° до 180°; на двух встречных шкалах одно направление может соответствовать разным числам, поэтому выбор нуля обязателен.
Содержание
Как измерить угол без ошибки
Быстрая проверка шкалы: у одной риски стоят 40° и 140°. Если угол выглядит острым, какая отметка подходит? Сначала выберите ноль на первой стороне, затем сверяйте вид угла: острый меньше 90°. Проверка видом угла помогает заметить ошибку, но не заменяет совмещение центра и нулевой линии.
Представьте, что первая сторона угла — это стартовая стрелка. Центр транспортира закрепляет точку поворота, нулевая линия задаёт начало отсчёта, а вторая сторона показывает, насколько далеко стрелка повернулась. Поэтому шкалу выбирают не по удобной цифре, а по нулю на стартовой стороне.

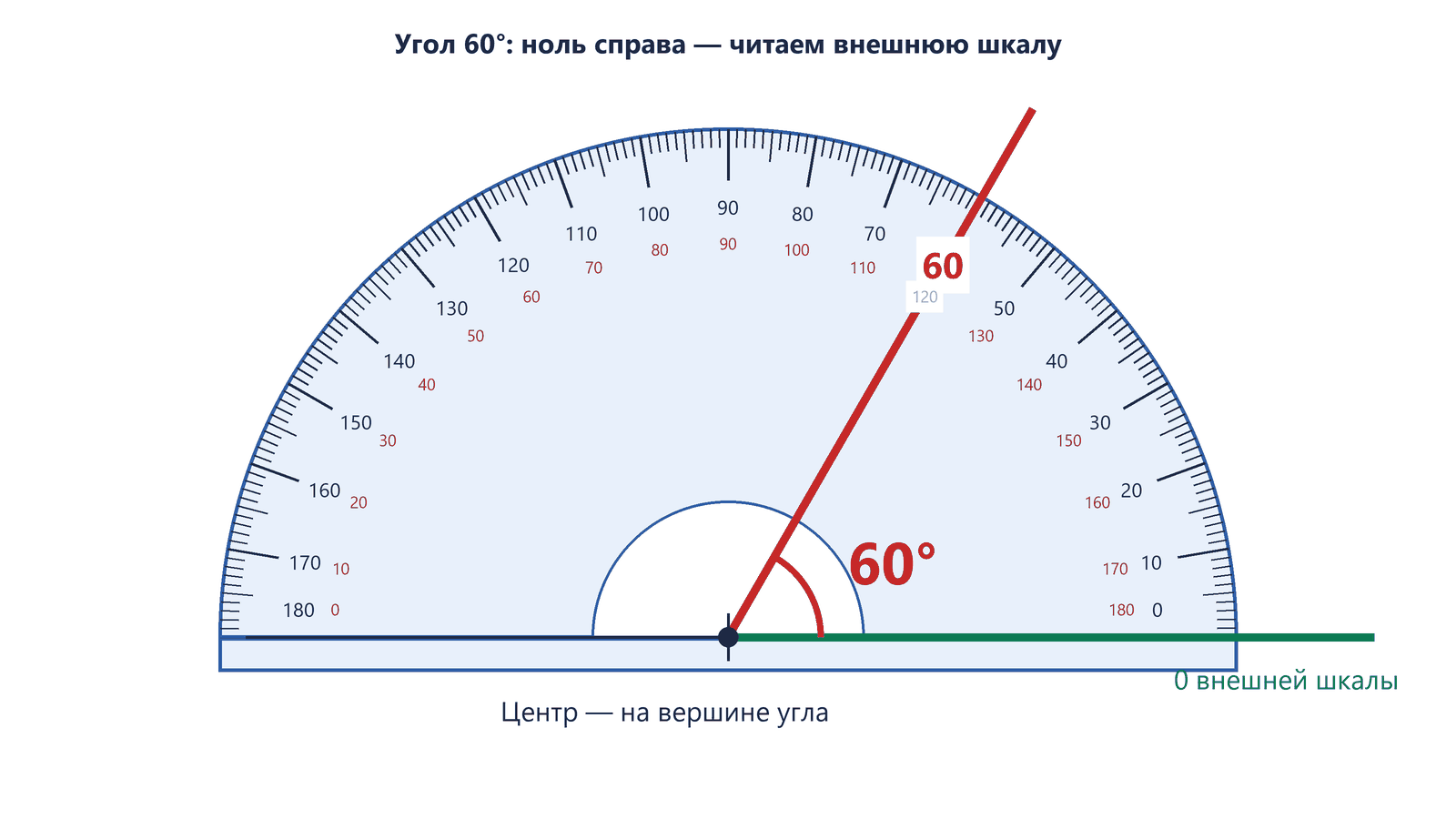

Например, если первая сторона направлена к правому нулю, читайте шкалу, отсчитывающую градусы справа. У острого угла ответ должен быть меньше 90°: если по другой шкале получилось 140° вместо 40°, выбран не тот отсчёт. Полный круг содержит 360°, а полукруг 180°. История этих единиц связана с шестидесятеричной системой вавилонян с основанием 60, а не с системой счёта «шестёрками».
Почему число 360 удобно? Оно делится без остатка на 2, 3, 4, 5, 6, 8, 9, 10 и 12, поэтому круг легко разбивать на многие равные части. История градусной меры связана с древней шестидесятеричной традицией, но современное деление круга складывалось постепенно.
Что такое транспортир простыми словами?

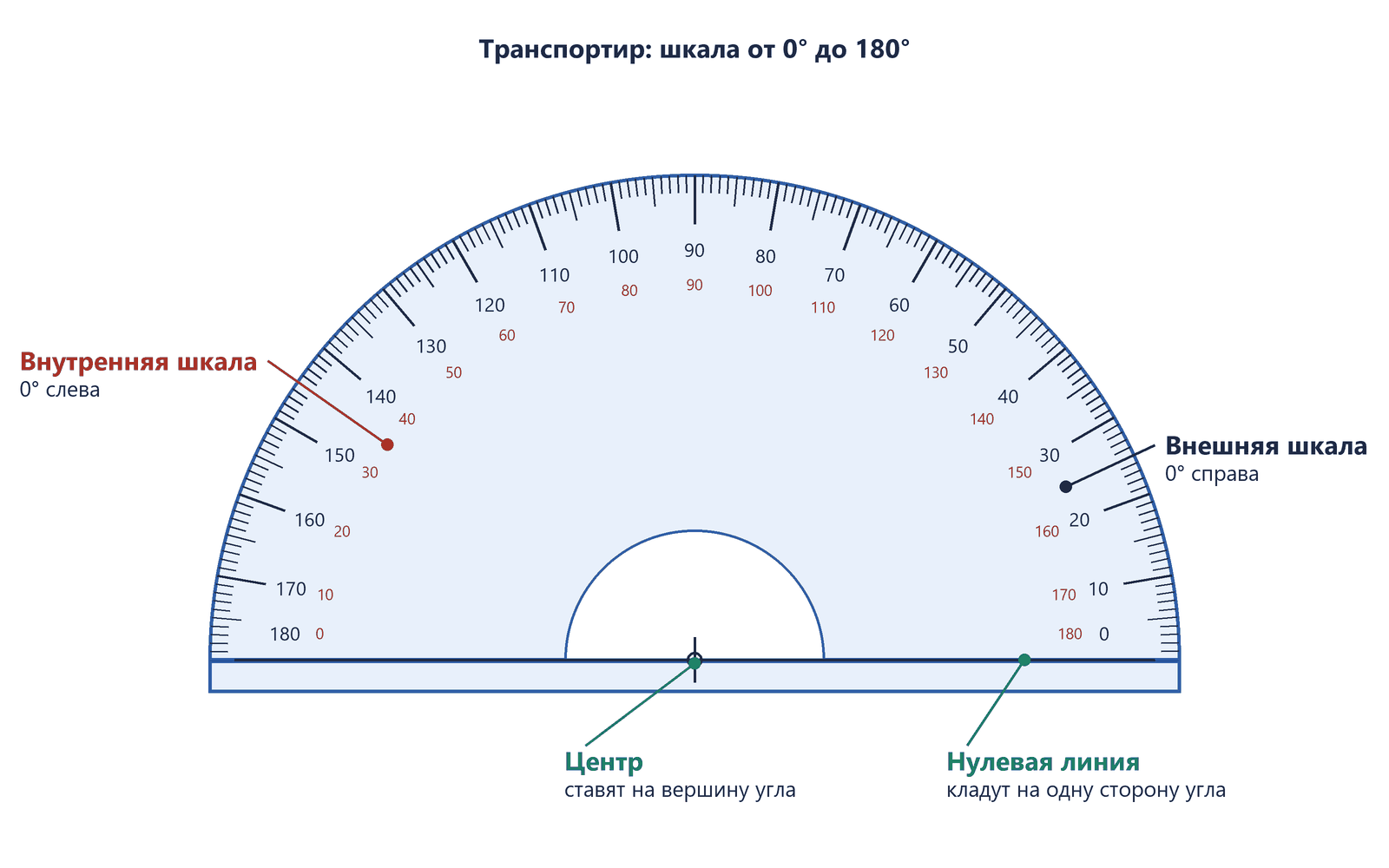

Это измерительный инструмент в форме полукруга со шкалой от 0 до 180 градусов; у кругового транспортира шкала идёт до 360 градусов. В отличие от линейки, которая измеряет расстояние, транспортир измеряет угол — то, насколько сильно одна линия «повёрнута» относительно другой. У полукруглого транспортира в середине прямого края есть отметка центра — её совмещают с вершиной угла. С транспортиром обычно знакомятся в 5 классе, когда начинают измерять углы, а в некоторых программах начальной школы — уже в 4-м.
Например, у одной риски стоят 30 и 150. Какое из них читать, зависит от того, где у измеряемого угла ноль, — это шаг 4 ниже.
Как правильно измерить угол транспортиром: 5 шагов
Измерение укладывается в пять шагов. Первый шаг — прикидка на глаз, а в последнем с ней сверяют ответ: так ловится самая частая ошибка — угол, прочитанный не по той шкале.
- Оцените угол на глаз: острый он, прямой или тупой. Острый меньше 90°, тупой больше.
- Совместите центр транспортира — отметку в середине прямого края — точно с вершиной угла.
- Поверните транспортир так, чтобы нулевая линия легла на одну сторону угла и эта сторона прошла ровно через 0°.
- Найдите шкалу, на которой эта сторона показывает 0°: внешнюю или внутреннюю.
- По этой шкале прочитайте деление, через которое проходит вторая сторона, — это и есть градусная мера угла. Сверьте её с оценкой из первого шага.
Пример для детей: посмотрите на часы в три часа дня. Минутная стрелка смотрит вверх, часовая — вправо. Между ними ровно четверть круга — прямой угол в 90°. Если круглую пиццу разделить на 8 равных секторов с общей вершиной в центре, центральный угол каждого сектора равен 360° : 8 = 45°. Произвольные восемь кусков такого равенства не гарантируют; транспортир позволяет проверить углы точно, а не на глазок.
Зачем на транспортире две шкалы цифр?
На большинстве транспортиров два ряда чисел: один идёт слева направо (0 → 180), другой справа налево (180 → 0). Это сделано, чтобы можно было измерять угол с любой стороны, не переворачивая прибор. Правило простое: смотри на ту шкалу, где сторона угла, лежащая на нуле, показывает именно 0. Тогда вторая шкала не собьёт с толку.
Частая ошибка — прочитать угол не по той шкале и получить, например, 130° вместо 50°. Проверка на здравый смысл: если угол выглядит меньше прямого (меньше «уголка» тетрадной клетки), его величина обязана быть меньше 90°. Острый угол не может оказаться тупым — это сразу выдаёт ошибку чтения.
Как построить угол заданной величины?
Транспортир умеет не только измерять, но и строить углы. Допустим, нужен угол 50°. Начерти луч и отметь его начало — это будет вершина. Приложи центр транспортира к вершине, а сам луч направь на 0°. Найди на шкале деление 50° и поставь точку. Убери транспортир и соедини вершину с этой точкой — угол 50° готов.
Получается, у транспортира две «профессии»: измерять уже нарисованный угол и откладывать новый по заданному числу градусов. Обе опираются на одно и то же правило — центр на вершину, одна сторона на ноль.
Какие бывают углы по величине?
Углы удобно различать по их градусной мере. Это помогает быстро прикинуть ответ ещё до измерения и заметить ошибку.
| Вид угла | Градусная мера |
|---|---|
| Острый | больше 0° и меньше 90° |
| Прямой | ровно 90° |
| Тупой | больше 90° и меньше 180° |
| Развёрнутый | ровно 180° |
Где транспортир нужен взрослым?
На практике углы откладывают в строительных чертежах и при разметке деталей. Например, если проект задаёт скат 15°, транспортиром или угломером переносят именно этот угол на заготовку. Подходит ли такой уклон крыше, решают отдельно с учётом покрытия, снеговых и ветровых нагрузок. Измерительный инструмент проверяет угол, но не заменяет расчёт безопасности сооружения.
Ещё один пример — учебная модель пандуса: угол помогает сравнить, какой из двух одинаковых по длине подъёмов круче. В реальном проекте безопасность определяют действующие нормы конкретной страны и дополнительные параметры, а уклон часто записывают отношением или процентом, поэтому одного измерения школьным транспортиром недостаточно. На карте транспортир также помогает отложить угол между направлением на север и линией маршрута.
Задачи для самопроверки
До измерения оцените тип угла: острый, прямой или тупой. Затем приложите транспортир и проверьте, попал ли результат в ожидаемый диапазон. Если нет, перечитайте вторую шкалу и снова совместите центр с вершиной.
1. Одна сторона угла проходит через левый конец прямого края: там на внутренней шкале 0, а на внешней 180. Вторая сторона проходит через риску, у которой на внутренней шкале стоит 70, а на внешней — 110. Сколько градусов в угле?
Ноль первой стороны стоит на внутренней шкале, значит читаем её: угол равен 70°. Проверка из шага 1: 70° меньше 90°, угол острый. Число 110 стоит на внешней шкале, а её ноль на другом конце.
2. Круглую пиццу разрезали на 6 равных секторов с вершиной в центре. Какой центральный угол у одного сектора?
Полный круг — это 360°. Делим на 6 равных частей: 360° : 6 = 60°. Угол каждого куска равен 60°.
3. Стрелки часов показывают 6:00. Какой угол между ними?
В 6:00 стрелки направлены строго вверх и вниз, то есть образуют прямую линию. Это развёрнутый угол — 180°.
4. Ты измерил угол и получил 140°. Он острый или тупой?
140° больше 90°, но меньше 180°, значит угол тупой. Если на глаз он выглядел маленьким — скорее всего, прочитана не та шкала, и настоящий ответ 40°.
5. Нужно построить угол 30°. С чего начать?
Начерти луч, отметь его начало как вершину. Приложи центр транспортира к вершине, луч направь на 0°, найди деление 30°, поставь точку и соедини её с вершиной.
Немного истории
Само слово «градус» происходит от латинского gradus — «шаг», «ступень». Шестидесятеричная вавилонская традиция стала одной из исторических предпосылок угловых единиц, а привычное деление круга на 360° оформлялось через более позднюю астрономию и геометрию. Для решения школьной задачи важен практический итог: полный оборот равен 360°, полукруг — 180°, четверть круга — 90°.
Удивительный финал: угол не зависит от длины сторон
Вот что сбивает с толку новичков: если продлить обе стороны угла в два раза, транспортир покажет ту же самую величину. Угол измеряет не длину линий, а «раствор» между ними — насколько одна повёрнута относительно другой. Поэтому крошечный угол в тетради и гигантский угол между двумя дорогами на карте могут быть абсолютно одинаковыми — оба, скажем, по 40°. Транспортир измеряет чистый поворот, и длина сторон ему совершенно безразлична.
Частые вопросы
Как правильно приложить транспортир к углу?
Совместите центральную отметку транспортира (в середине прямого края) с вершиной угла. Затем поверните прибор так, чтобы одна сторона угла прошла точно через 0°. После этого посмотрите, на какое деление указывает вторая сторона — это и есть величина угла в градусах.
Почему на транспортире две шкалы?
Две шкалы (0→180 и 180→0) позволяют измерять угол с любой стороны, не переворачивая прибор. Выбирайте ту шкалу, где сторона угла, лежащая на нуле, показывает именно 0. Тогда вторая сторона даст правильное число, и вы не перепутаете, например, 50° со 130°.
Какой максимальный угол измеряет транспортир?
Обычный полукруглый транспортир измеряет углы от 0° до 180°. Существуют и круглые транспортиры со шкалой до 360° — ими удобно измерять углы больше развёрнутого. Полный оборот вокруг точки всегда составляет 360°.
Как построить угол заданной величины?
Начертите луч и отметьте его начало как вершину. Приложите центр транспортира к вершине, направьте луч на 0°, найдите нужное деление (например, 50°) и поставьте точку. Уберите транспортир и соедините вершину с точкой — получится угол ровно 50°.
Влияет ли длина сторон на величину угла?
Нет. Угол измеряет поворот между сторонами, а не их длину. Если продлить стороны угла, его градусная мера не изменится. Поэтому маленький угол в тетради и большой угол на карте могут быть равны — например, оба по 40°.
Проверьте себя
Как проверить, что угол измерен по нужной шкале?
После измерения проверьте три вещи: центр транспортира совпал с вершиной, выбран ноль на первой стороне, прочитанное число соответствует виду угла. Например, 40° подходит острому углу, а 140° — тупому; эти отметки могут стоять у одной риски на разных шкалах.
